Pistón

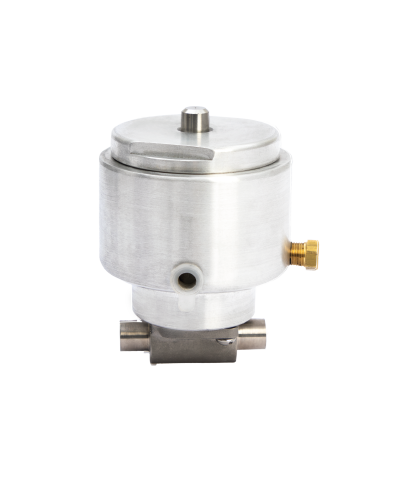

Los Actuadores serie P son actuadores neumáticos a pistón. Están diseñados para satisfacer las necesidades principalmente de las industrias farmacéuticas, considerando el requerimiento para un actuador sanitario y compacto.
De todas maneras, pueden ser usados en todas las industrias. VALAM fabrica este serie de actuadores para válvulas Tipo A de 6 tamaños – DN 008(1/4”), DN 015 (1/2”), DN 020 (3/4”), DN 025 (1”), DN 040 (1 ½”) y DN 050 (2”), y en 3 modelos: PSC (Resorte Cierra), PSO (Resorte Abre) y PDA (Doble Acción).
El diseño no contempla diferentes tamaños de actuador para un mismo tamaño de válvula – cada tamaño de válvula tiene su único tamaño de actuador. Los actuadores incluyen indicador de apertura, pero no incluyen volante de emergencia.
DN 008, DN 015
El cilindro y la tapa del actuador son de Aluminio. Para el DN 008 este cilindro incorpora el bonete en una sola pieza; para el DN 015, el bonete es de Hierro fundido.
No tiene elementos de fijación a vista, salvo los que montan el actuador al cuerpo, y éstos pueden ser de SS. El actuador standard es pintado de negro, pero para aplicaciones con requerimientos sanitarios está la opción de rilsanizado blanco.
DN 020, 025, 040, 050:
El cilindro y la tapa del actuador son de SS 304, sin pintar. El bonete es de hierro fundido rilsanizado. Los elementos de fijación son de SS.
Para todos los tamaños se puede montar sensores, para indicación eléctrica de posición de apertura y cierre.
ACTUADORES SERIE P (PISTON): PO (Presiones de Operación) Y PL (Presiones de Línea) DN 025, DN 040, DN 050
La tensión del resorte en el modelo PSC es única, por lo cual la Presión de Operación (PO) requerido también es única: es de 6 BAR.
Las Presiones de Línea máximas están dadas en la siguiente tabla, según el tamaño de la válvula, el Modelo del actuador, la Pérdida de Carga (DeltaP) y el diafragma (los Actuadores P son aptas para todos los diafragmas de caucho y el diafragma grado 400 (PTFE con respaldo pegado) pero no para el grado 214 (PTFE con respaldo suelto).
MODELO PSC
| DN 008 (1/4”) | DN 015 (1/2") | DN 020 (3/4") | |||||
|---|---|---|---|---|---|---|---|
| Delta P | Diafragma | PO (Presión de Operación) REQUERIDA | PL (Presión de Línea) MAXIMA | PO (Presión de Operación) REQUERIDA | PL (Presión de Línea) MAXIMA | PO (Presión de Operación) REQUERIDA | PL (Presión de Línea) MAXIMA |
| 0% | CAUCHO | 6 BAR | 3 BAR | 6 BAR | 3 BAR | 6 BAR | 3 BAR |
| 400 (PTFE/EPDM) | 6 BAR | 3 BAR | 6 BAR | 3 BAR | 6 BAR | 3 BAR | |
| 100% | CAUCHO | 6 BAR | 5 BAR | 6 BAR | 5 BAR | 6 BAR | 5 BAR |
| 400 (PTFE/EPDM) | 6 BAR | 4 BAR | 6 BAR | 4 BAR | 6 BAR | 4 BAR | |
| DN 025 (1") | DN 040 (1 1/2") | DN 050 (2") | |||||
|---|---|---|---|---|---|---|---|
| Delta P | Diafragma | PO (Presión de Operación) REQUERIDA | PL (Presión de Línea) MAXIMA | PO (Presión de Operación) REQUERIDA | PL (Presión de Línea) MAXIMA | PO (Presión de Operación) REQUERIDA | PL (Presión de Línea) MAXIMA |
| 0% | CAUCHO | 6 BAR | 3 BAR | 6 BAR | 3 BAR | 6 BAR | 3 BAR |
| 400 (PTFE/EPDM) | 6 BAR | 3 BAR | 6 BAR | 3 BAR | 6 BAR | 3 BAR | |
| 100% | CAUCHO | 6 BAR | 10 BAR | 6 BAR | 5 BAR | 6 BAR | 10 BAR |
| 400 (PTFE/EPDM) | 6 BAR | 6 BAR | 6 BAR | 4 BAR | 6 BAR | 7 BAR | |
